Cześć.
Chciałbym zapytać, w jaki sposób podłączyć magnetofon wymieniony w tytule np. do samochodu czy zwykłego gniazdka? Próbowałem po prostu podłączyć szary przewód (przy włożonym do środka magnetofonu zasilaczu) właśnie do gniazdka, ale magnetofon nie ruszył i nie mam pomysłu co robić dalej.
Będę niezmiernie wdzięczny za wszelkie rady czy informacje o tym sprzęcie.
Pozdrawiam.
Bardzo dziękuję Wam za odpowiedzi.
Zasilacz rozkręcałem i wyglądał ok, natomiast jestem laikiem jeśli chodzi o znajomość elektroniki.

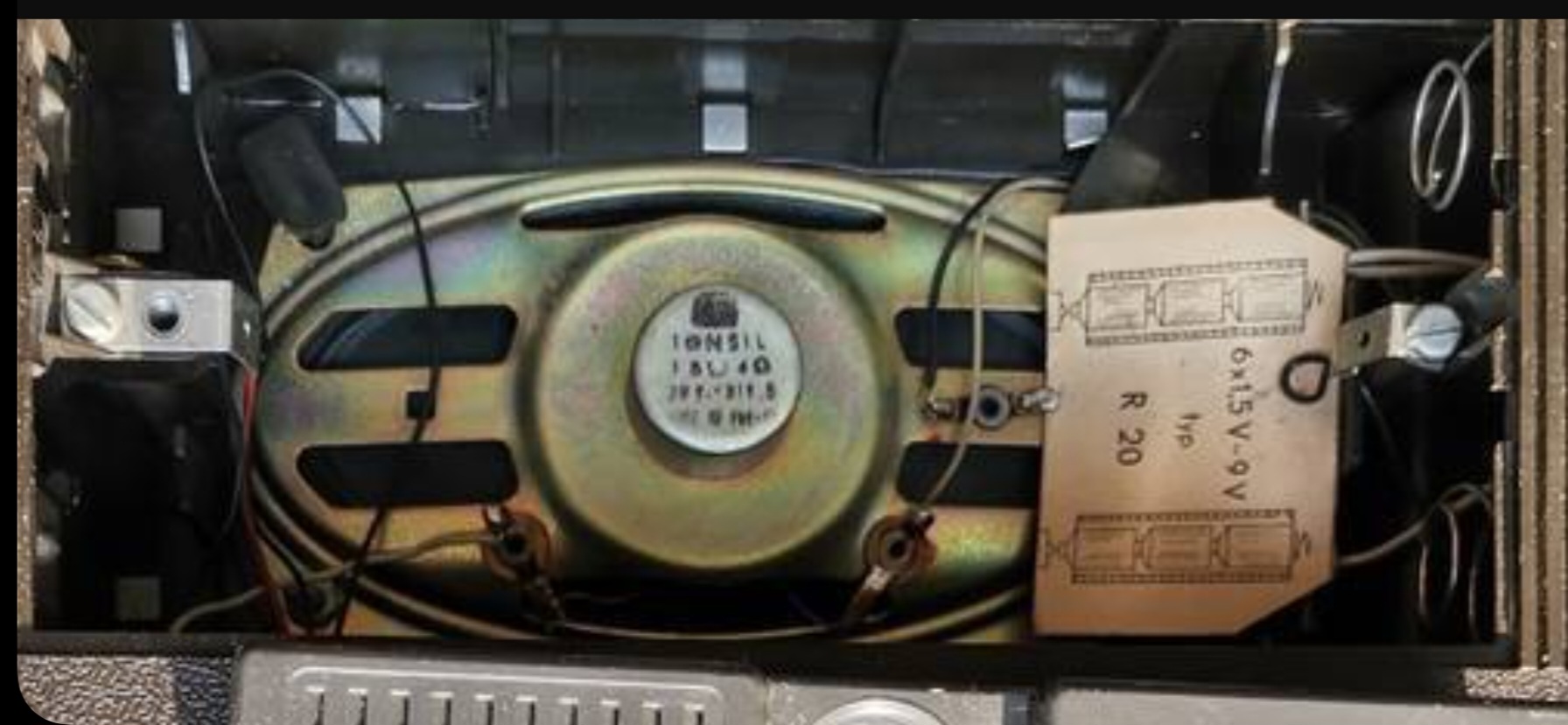

Przesyłam także zdjęcia blaszek i wnętrza magnetofonu po prawidłowym obróceniu blaszki.
Styki do wyczyszczenia. Żeby się długo nie bawić można mechanicznie delikatnie zeskrobać choćby śrubokrętem. Można papierem ściernym. Nie bardzo rozumiem do czego jest ten niebieski przewód. Poza tym masz tam wyorany dołek pod jakiś przewód, więc ktoś już tam coś majdrował. Oczyść i napisz czy ruszył.
Ten niebieski zastępuje czerwony na mojej fotce.
A i jeszcze warto zapoznać się z tym tematem.
https://unitraklub.pl/temat/28808
gattuzo
Baterie z tego co pamiętam były w plastikowych rurkach ale mogę się mylić.
https://unitraklub.pl/temat/31546
Miernika napięć niestety nie mam, ale w najbliższym czasie przejdę się do znajomego i sprawdzę napięcie na zasilaczu, także pasowałoby przylutować przewody. Dziękuję za rady :)
Baterie z tego co pamiętam były w plastikowych rurkach ale mogę się mylić.
Te "rurki" nie były rurkami, bo były przecięte wzdłuż. To ułatwiało wkładanie i wyjmowanie baterii i jednocześnie było na tyle sztywne, że baterie nie wypadały z boku przez to przecięcie, za to z łatwością można je było wyjąć z osłonki nawet wtedy, kiedy wylały i w wyniku korozji powiększały swoją średnicę.
Znalazłem w archiwum aledrogo. Wyglądają jak oryginały, choć nie do końca jestem przekonany, że oryginały. Ważne, że widać dokładnie jak wyglądały:
https://archiwum.allegro.pl/oferta/unitra-magn-mk-125-b-302-b-30...
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- następna ›
- ostatnia »
Zasilacz jest sprawny? Styki są czyste? Nie wiem jak go umieściłeś w magnetofonie skoro jedna z blaszek stykowych w komorze magnetofonu jest odwrócona o 90 stopni w prawo, więc zasilacza nie da się prawidłowo wsunąć na styki. Poza tym coś podejrzanie wygląda niebieski przewód przy dolnej blaszce stykowej.

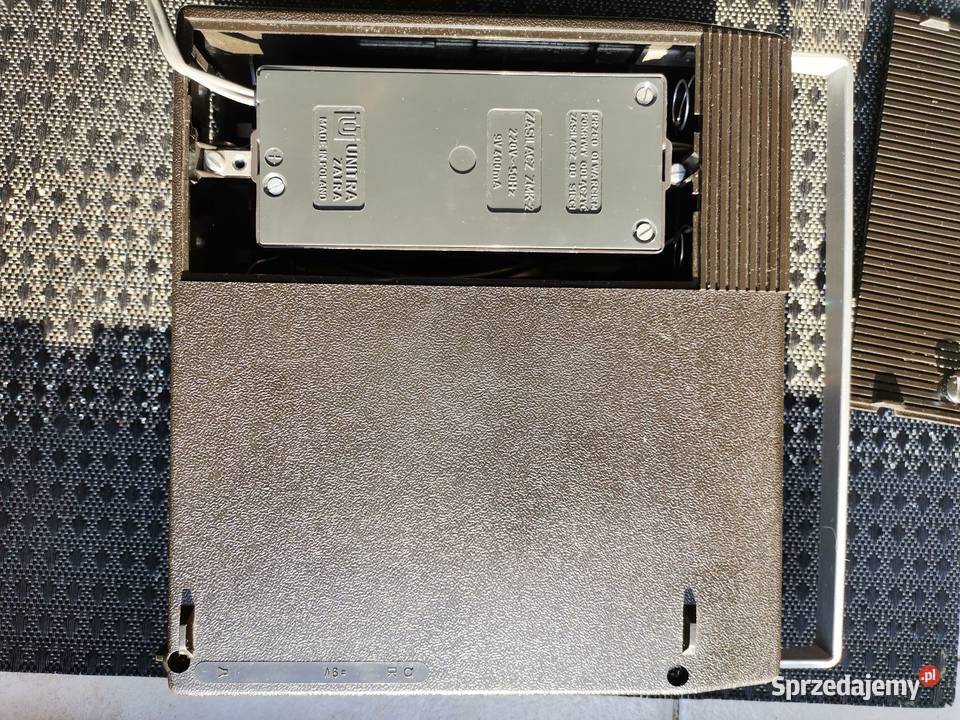

Na zdjęciu zasilacz prawidłowo umieszczony w komorze magnetofonu.
Drugie zdjęcie pokazuje prawidłową pozycję blaszek stykowych zasilacza w magnetofonie.
Źródło zdjecia - sprzedajemy.pl
