Ucięta sinusoida
- Zaloguj Zarejestruj się by odpowiadać
Witam.Przy pomiarze mocy wzmacniacza Pw 9013 zauważyłem że w jednym kanale dół sinusa jest dość sporo obcinany tak od 3/4 położenia gałki głośności.W drugim kanale do samego końca sinusoida wygląda ładnie. Co może być powodem?A tak przy okazji w Ws 442 prąd spoczynkowy ustawia się na jednym rezystorze czy na końcu jednego i początku drugiego.Spotkałem się z różnymi opisami na forach stąd moje pytanie.
A tak przy okazji w Ws 442 prad spoczynkowy ustawia się na jadnym rezystorze czy na końcu jednego i początku drugiego.Spotkalem się z różnymi opisami na forach stąd moje pytanie.
Najlepiej to jest zajrzeć do serwisówki, tam jest dokładnie opisane:

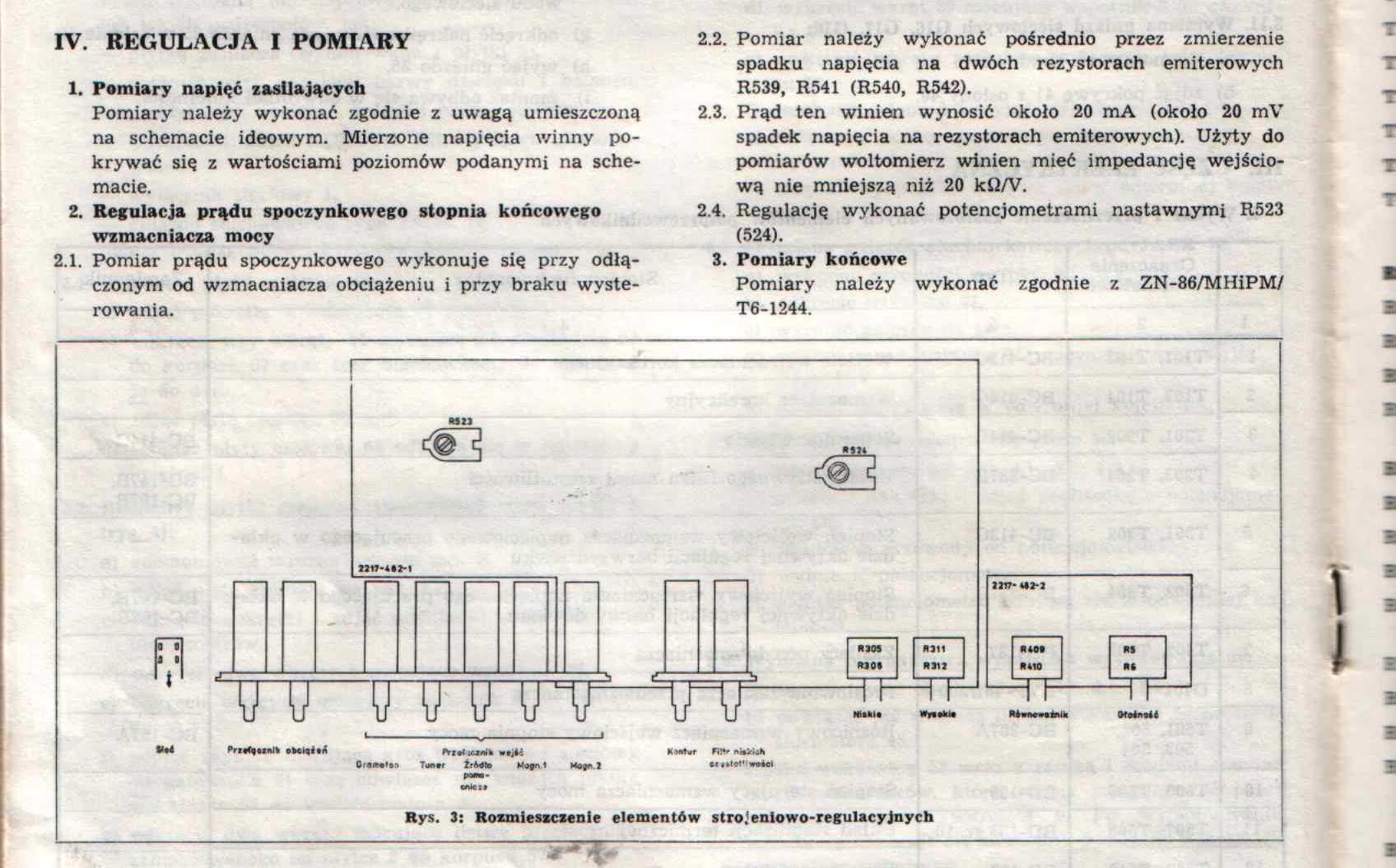

Pomiar należy wykonać pośrednio przez zmierzenie spadku napięcia na dwóch rezystorach emiterowych R539, R541 (R540, R542).
pozdrawiam
Grzesiek
Jeśli ta regulacja to nie tak skomplikowana sprawa to może ktoś opiszę jak to zrobic
Też pisze w serwisówce i jest dostępna w sieci.
Tak szczerze mówiąc to z opisu nie wynika jednoznacznie czy na jednym czy dwóch razem.Gdyby było że na parze to inna sprawa.Ale biorąc pod uwagę że jest 20mA i około 20mV czyli wychodzi że opór musi być 1 ohm.Dwa rezystory po 0.47 to w okolicach jednego Ohma.Czyli raczej na dwóch rezystorach.
Właśnie jestem po naprawie końcówki mocy w AT9100 i tam jest spadek 26mV mierzony na dwóch rezystorach po 0,47Ω, także podobnie.
Zostaje mi teraz pw 9013 i ta regulacja zabezpieczenia.Zobaczymy czy to pomoże.Na początku obstawialem wyschniety kondensator.W sumie łatwiej będzie regulować niż szukać uszkodzonego elektrolita
Tak szczerze mówiąc to z opisu nie wynika jednoznacznie czy na jednym czy dwóch razem.
Z serwisówki WS442 jednoznacznie wynika że na dwóch. Co do drugiego wzmacniacza jest napisane również jednoznacznie że między punktami 4-5, więc nie ma co główkować i filozofować. Czego chcesz więcej?
Pozdrawiam
Grzesiek
Co do regulacji zabezpieczenia to czy ktoś z was to robił? Bezpiecznie jest obciążać 4 ohmami?Gdzie jest potencjometr 169 bo u mnie nie ma o takim numerze.167 znalazłem ale drugiego niestety nie.
