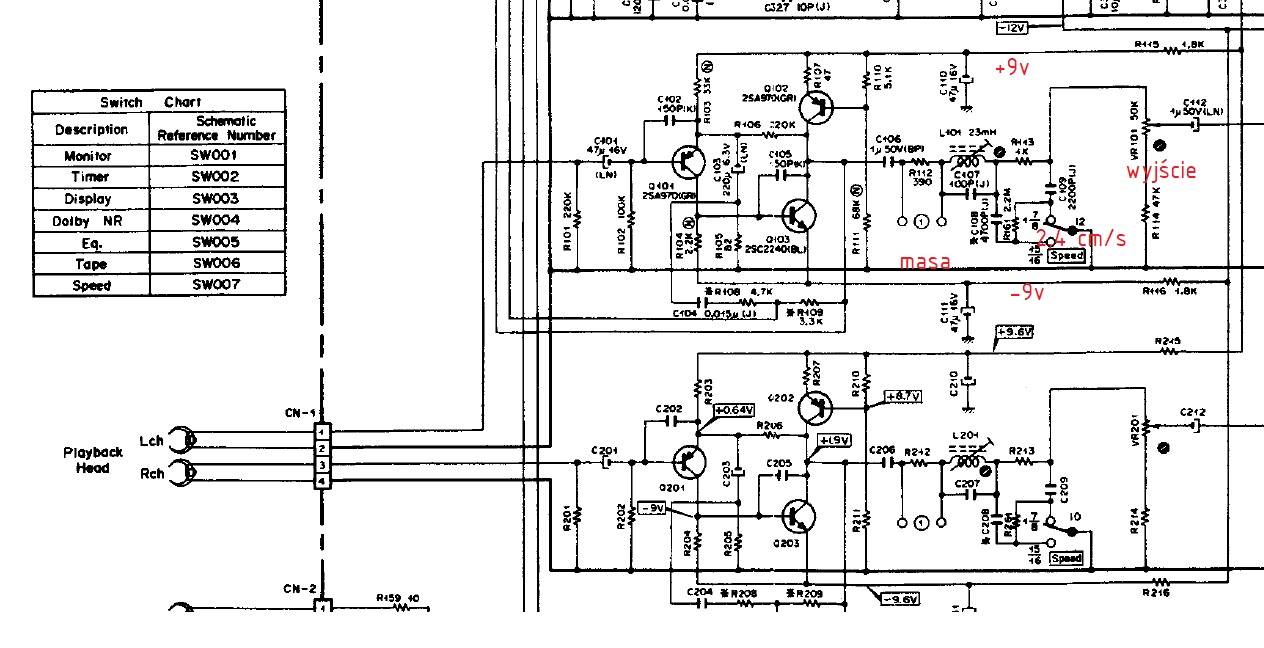

Jak przerobić symetryczne zasilanie wzmacniacza odczytu na załączonym obrazku na zasilanie niesymetryczne?
Radio wiele lat stało w wilgotnym pomieszczeniu i nity tych kondensatorów są całe skorodowane. Ja wiem, jak one wyglądają.
A to przepraszam, bo pierwsze jakie skojarzyłem to tak zwane "czekoladki" :-)

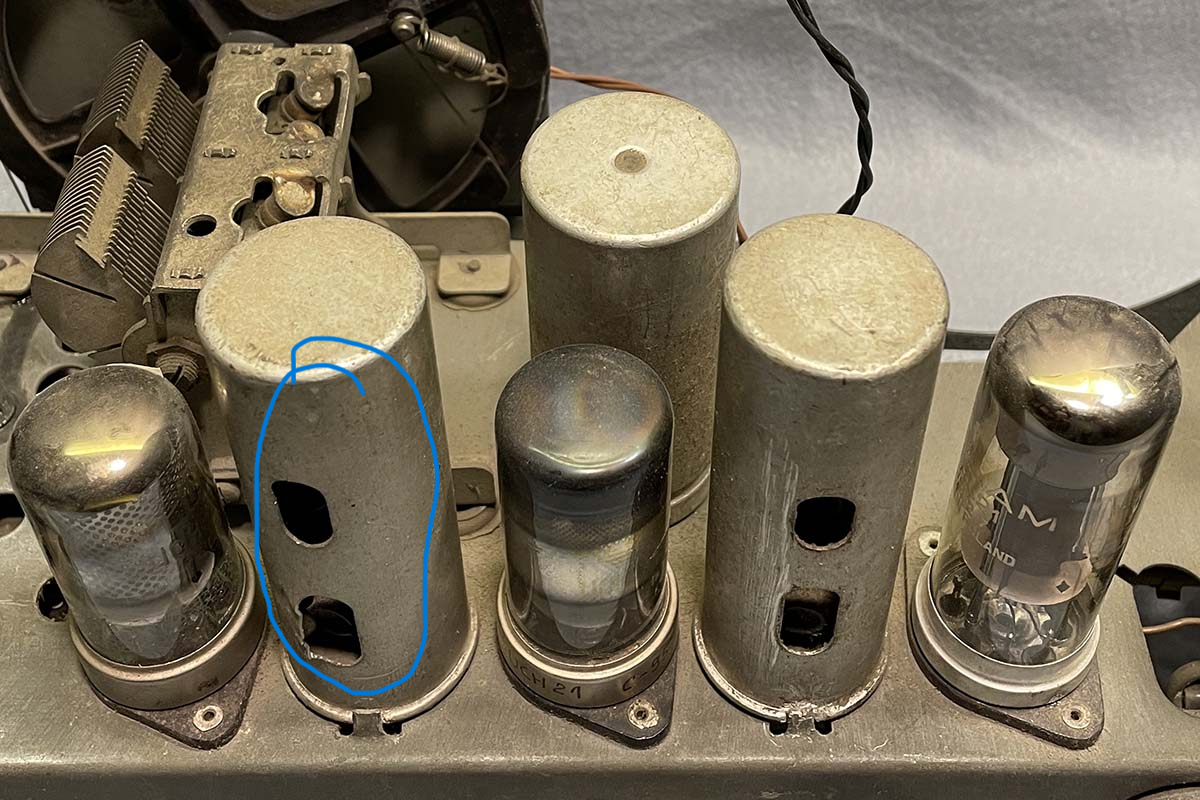

Chcę się dowiedzieć, jak otworzyć obudowę filtra. Filtty już zdemontowałem z chassis.
Proponuję kolegę Krecika "nacisnąć" ;-)
Jak przerobić symetryczne zasilanie wzmacniacza odczytu na załączonym obrazku na zasilanie niesymetryczne?

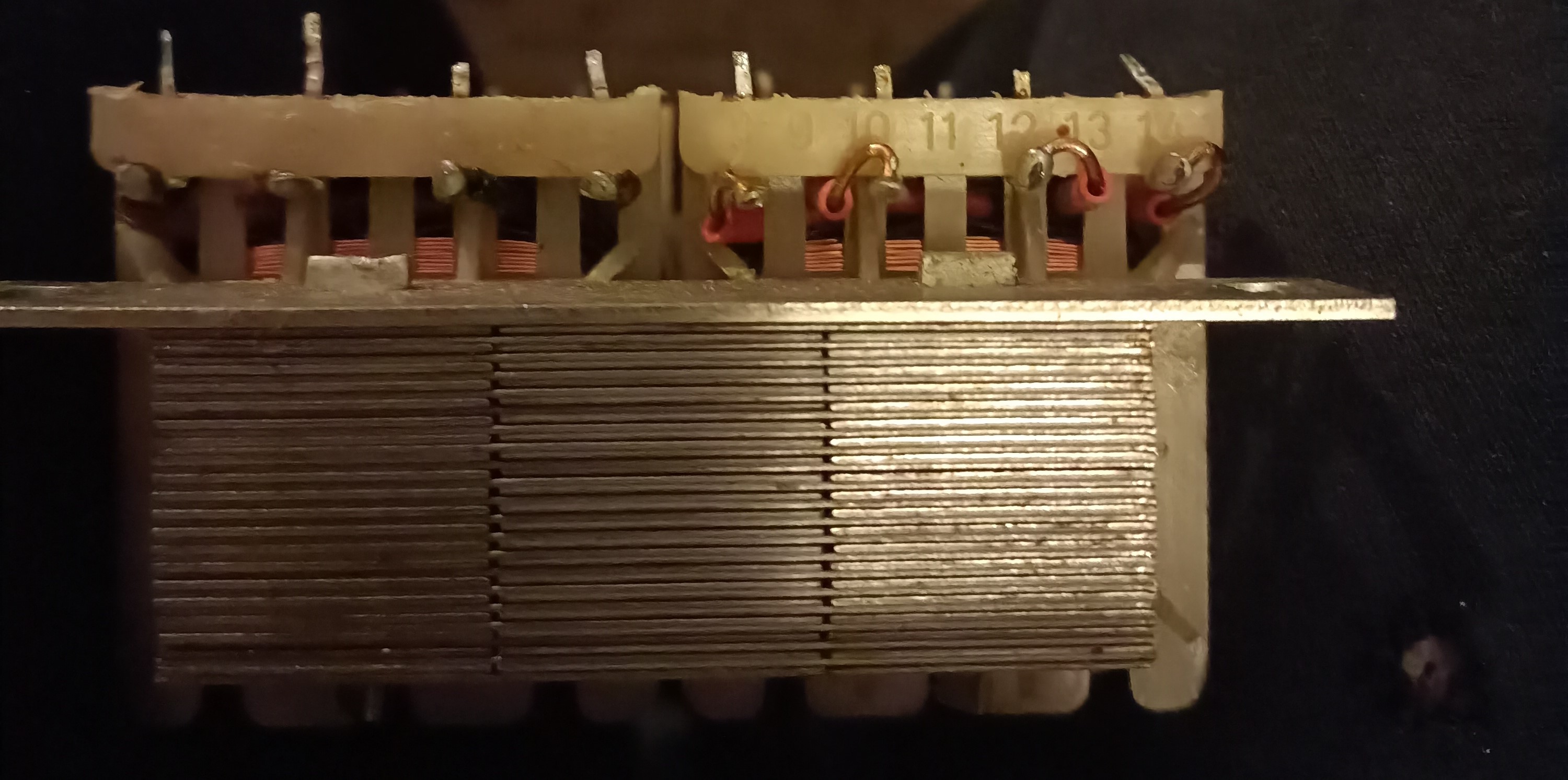

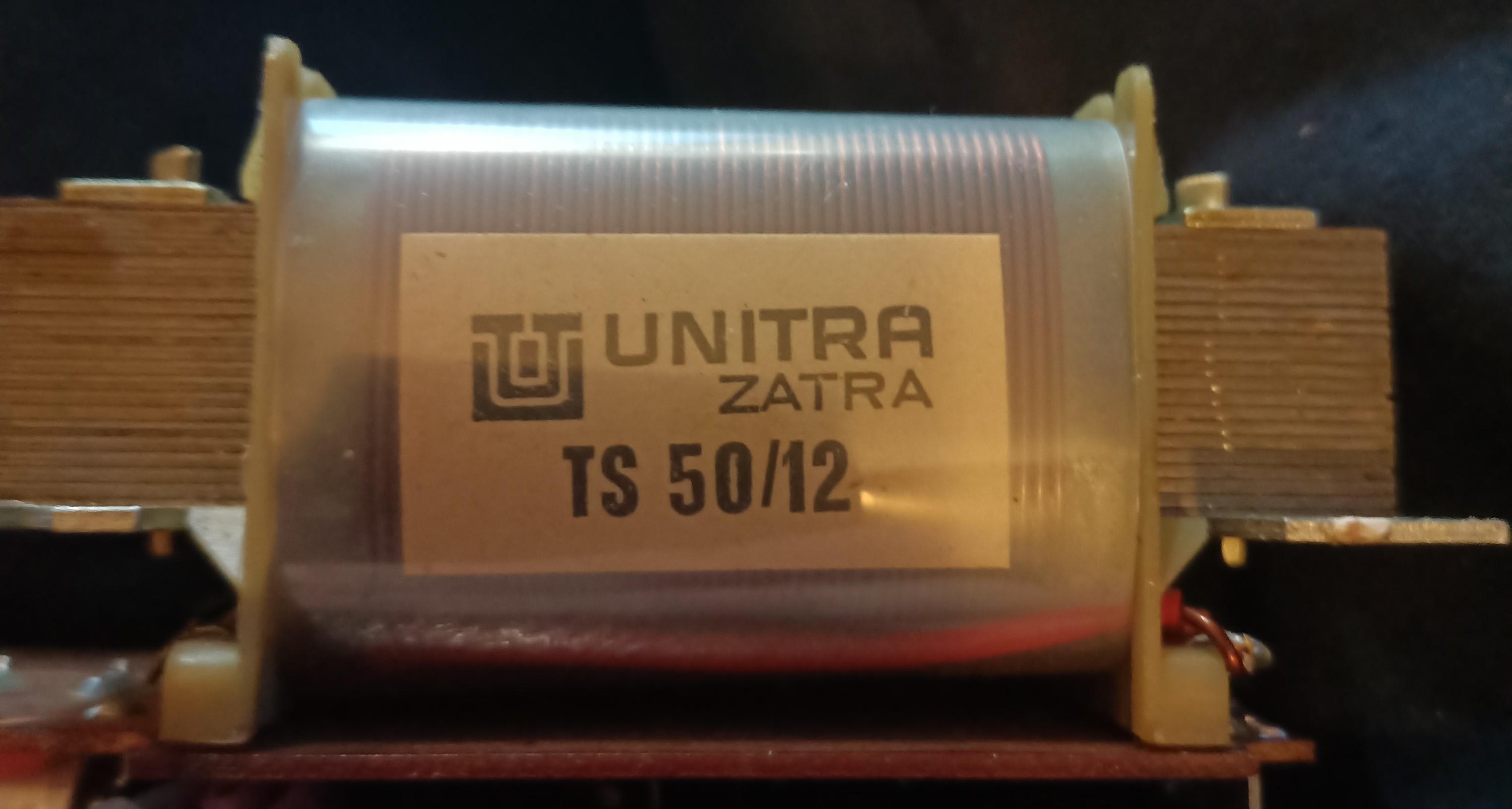

Czy dobrze rozumiem, ze chcesz zasilić wzmacniacze wymagające napięcia symetrycznego z transformatora który ma tylko jedno uzwojenie wtórne? Czyli potrzebujesz układu ze sztucznym zerem?

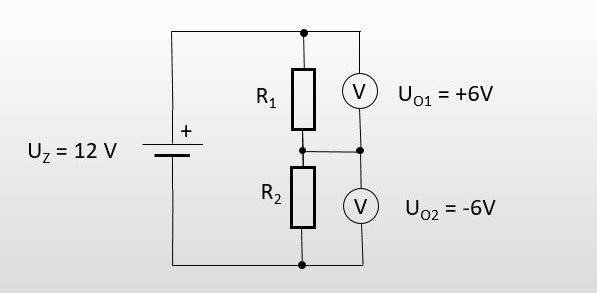

Jak masz w układzie zasilania napięcie stałe 18V to najprościej zastosować dzielnik napięcia. Kiedyś taki zamontowałem. Ale niestety, proste nie znaczy dobre. Jak prądy pobierane przez obie połówki układu będą się różnić, to całą symetrię diabli biorą i zero przestaje być zerem. Jak masz transformator z jednym uzwojeniem ok. 9V to można zastosować powielacz napięcia z 2 diodami (praktycznie nie testowałem). Oczywiście napięcie skuteczne będzie niższe niż przy prostowniku pełnookresowym.
Z tego co wiem, to można użyć też do tego celu układu z op-ampami (lub inną elektroniką), ale to dla mnie za wysoka półka - nie potrafię zaprojektować takiego układu. Choć w sieci można znaleźć gotowce przetwornicy zasilanej napięciem stałym, która daje napięcie symetryczne (regulowane):
https://www.gotronik.pl/przetwornica-napiecia-symetrycznego-regu...
P.S. Teraz zauważyłem, że te +/- 9V to już po opornikach. Napięcie zasilające wzmacniacze powinno być +/-12V. Są przetwornice na to napięcie (niekoniecznie regulowane).
https://www.gotronik.pl/przetwornica-napiecia-symetrycznego-12v-...
Można je ew. przerobić na regulowane (drugi filmik to pokazuje). Napięcie zasilające przetwornicę (DC) może być z dość szerokiego zakresu 3-24 V
Mniej więcej od którego roku w GDWK Tonsil zaprzestał stosowania śrub mocujących układ magnetyczny z łbem pod śrubokręt krzyżakowy? Bo wiem że te śruby maja mniejszą średnicę i częściowo śruby z płaskim łbem też miały taka sama średnicę, którą później powiększono i stosowana jest do teraz. Pytam bo wpadły mi ZG25C z 1976 roku i pierwszy raz widzę GDWK z PRL z śrubami pod krzyżak. no i od kiedy ten głosnik wszedł do produkcji?
- « pierwsza
- ‹ poprzednia
- …
- 337
- 338
- 339
- 340
- 341
- 342
- 343
- 344
- 345
- …
- następna ›
- ostatnia »
Można dociskać połączenia nitowane.

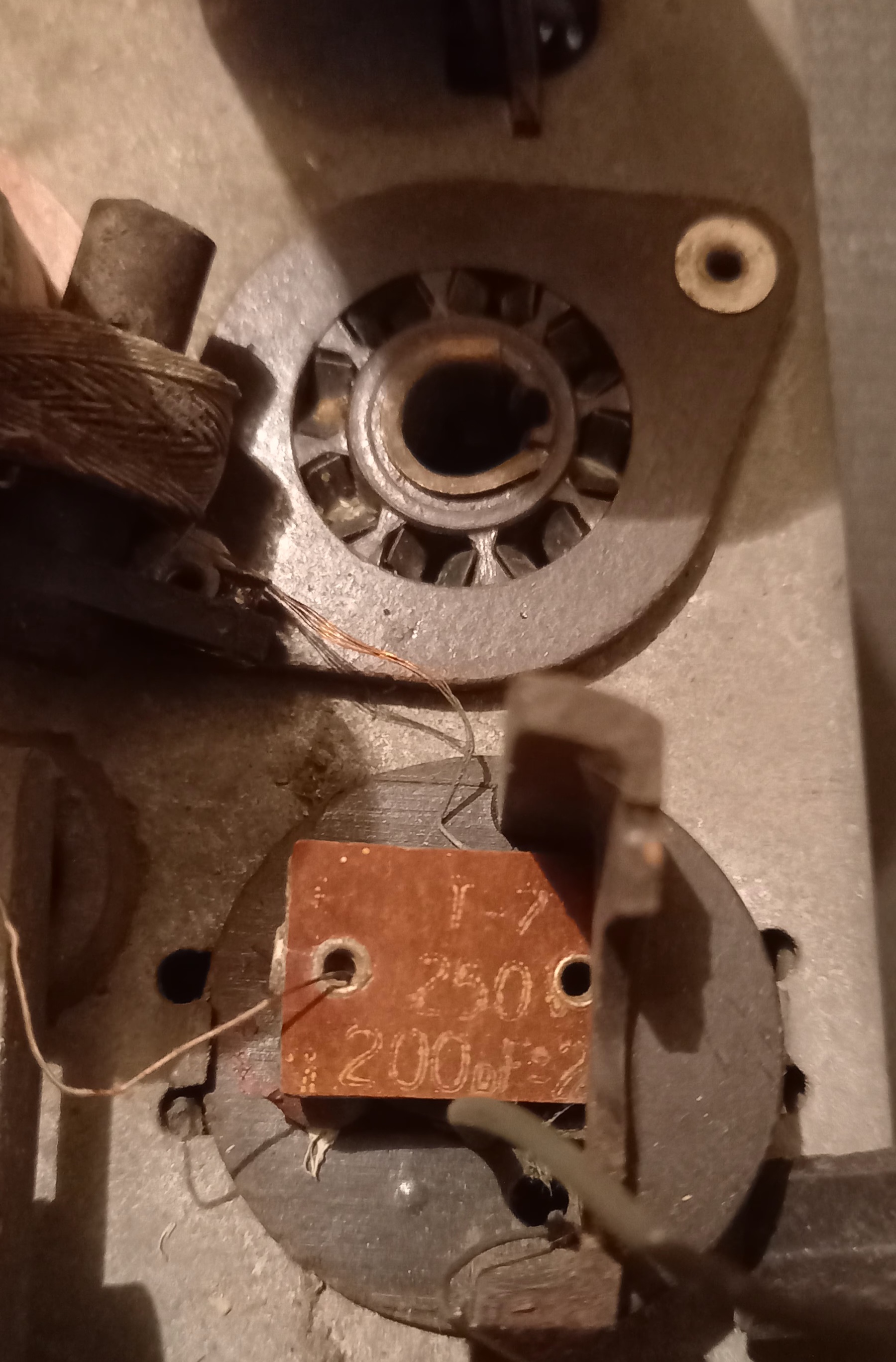

To takie kondensatory jak na fotografii.
