Nie wiem ale zapytam, to się dowiem.
- Zaloguj Zarejestruj się by odpowiadać
A jaki to wzmacniacz?
Czy ma wejście korekcyjne do gramofonu z wkładką magnetyczną?
Jeśli tak, to można zastosować rozwiązanie podobne do zastosowanego w Radmorach 510x, a opisane RE.
Dzień dobry!
Mój wzmacniacz to amplituner Yamaha (potężne bydle, 2x160W, waga ok. 15 kg). Oczywiście ma wejście korekcyjne. Dziękuję za schematy z RE. Właśnie o tym myślałem, bo kiedyś czytałem te artykuł, ale zapomniałem gdzie.
Kupiłem dziś stos nieużywanych płytek do unitry. Większość udało mi się ustalić do czego są, ale z kilkoma jest problem. Płytka nr.2 jest na pewno głowicą ukf, ale nie udało mi się dojść jaka dokładnie.
Najdziwniejsza jest zielona płytka z Eltry. Wygląda jak klawiatura kalkulatora, znalazłem nawet zdjęcie klawiatury k-741, która kształtem jest prawie identyczna, ale ta z drugiej strony jest całkowicie pusta, nie ma pól stykowych.
Kiedyś pytałem:
https://unitraklub.pl/temat/26797?page=212,12#comment-148429
- teraz odpowiadam:
https://unitraklub.pl/opis/36033
@X.Martini

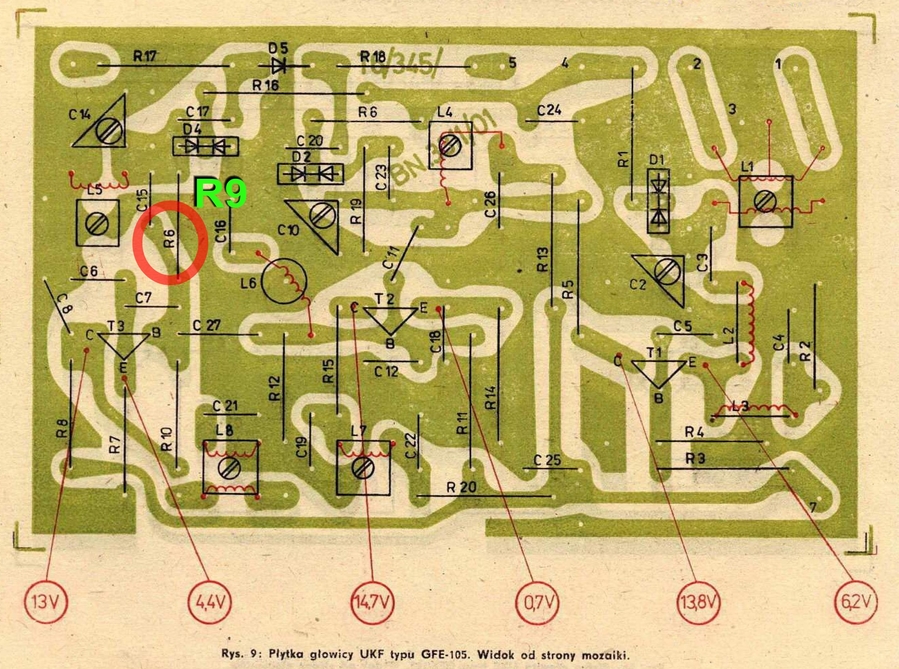

Płytka nr2 - GFE105.
Na 1 fotce jakiś programator do TV, na 2 -chyba głowica UKF na 3 - prawdopodobnie płytka radioodtwarzacza Wiraż, na 5 prawdopodobnie ze szpulowca Aria w wersji deck.

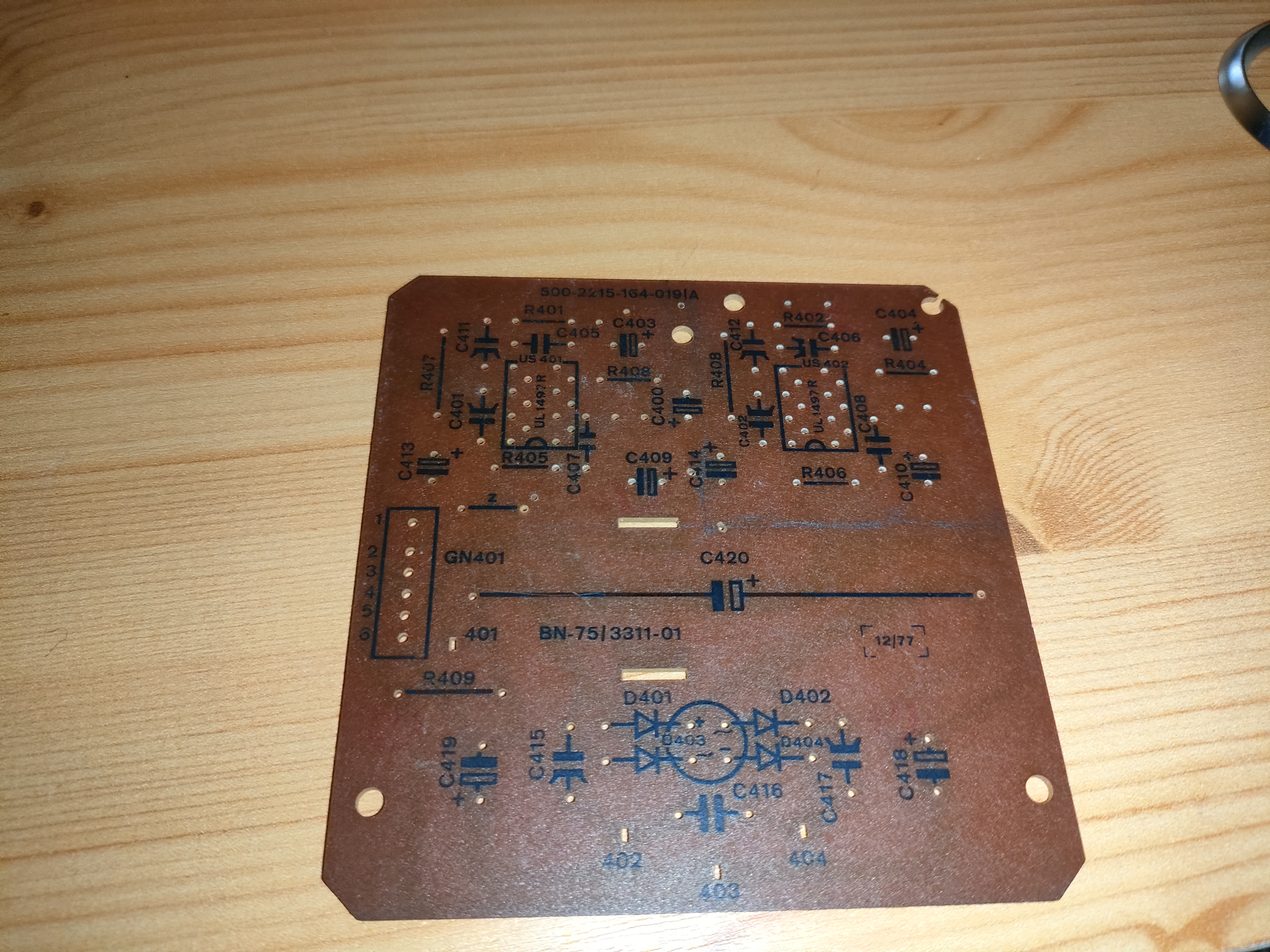

7 to jest płytka z Arii - wzmacniacz słuchawkowy i to z początku produkcji wg informacji z forum. Z czasem zmienili kolor nadruku na biały.
- « pierwsza
- ‹ poprzednia
- …
- 334
- 335
- 336
- 337
- 338
- 339
- 340
- 341
- 342
- …
- następna ›
- ostatnia »
Tak proste układy opłaca się montować na płytkach uniwersalnych, czyli takich z indywidualnymi polami lutowniczymi wokół otworów rozmieszczonych w rastrze, zwykle 2,54mm.
A swoją drogą wkładka piezo obciążona wejściem 47k powinna dawać jeszcze aż za mocny sygnał. Powinno tam być mniej więcej 1 megaom/47kiloomów = ca.1/21 sygnału nieobciążonej wkładki, czyli jakieś 20...40 mV.
