Nie wiem ale zapytam, to się dowiem.
- Zaloguj Zarejestruj się by odpowiadać
Jaki był cel stosowania kondensatorów 100pF pomiędzy anteną, a obwodem wejściowym? Czasem stosowali takie kondensatory w początkowej fazie produkcji, po czym przychodziły oszczędności i śladu po tych kondensatorach nie było.
Mam pewne teorie, ale nie wiem czy prawdziwe.
1. Jest to forma separacji galwanicznej odbiornika od anteny.
2. Mają na celu ograniczenie wpływu podłączenia anteny (na przykład z powodu długości przewodu antenowego) na dostrojenie obwodu wejściowego.
3. Jest to rodzaj filtru górnoprzepustowego, blokującego zakłócenia.
1,2,3, wszystkie poprawne oraz z powodu bezpieczeństwa. Odbiorniki z tamtych czasów miały anteny na dachu co powodowało zbieranie ładunków elektrostatycznych.

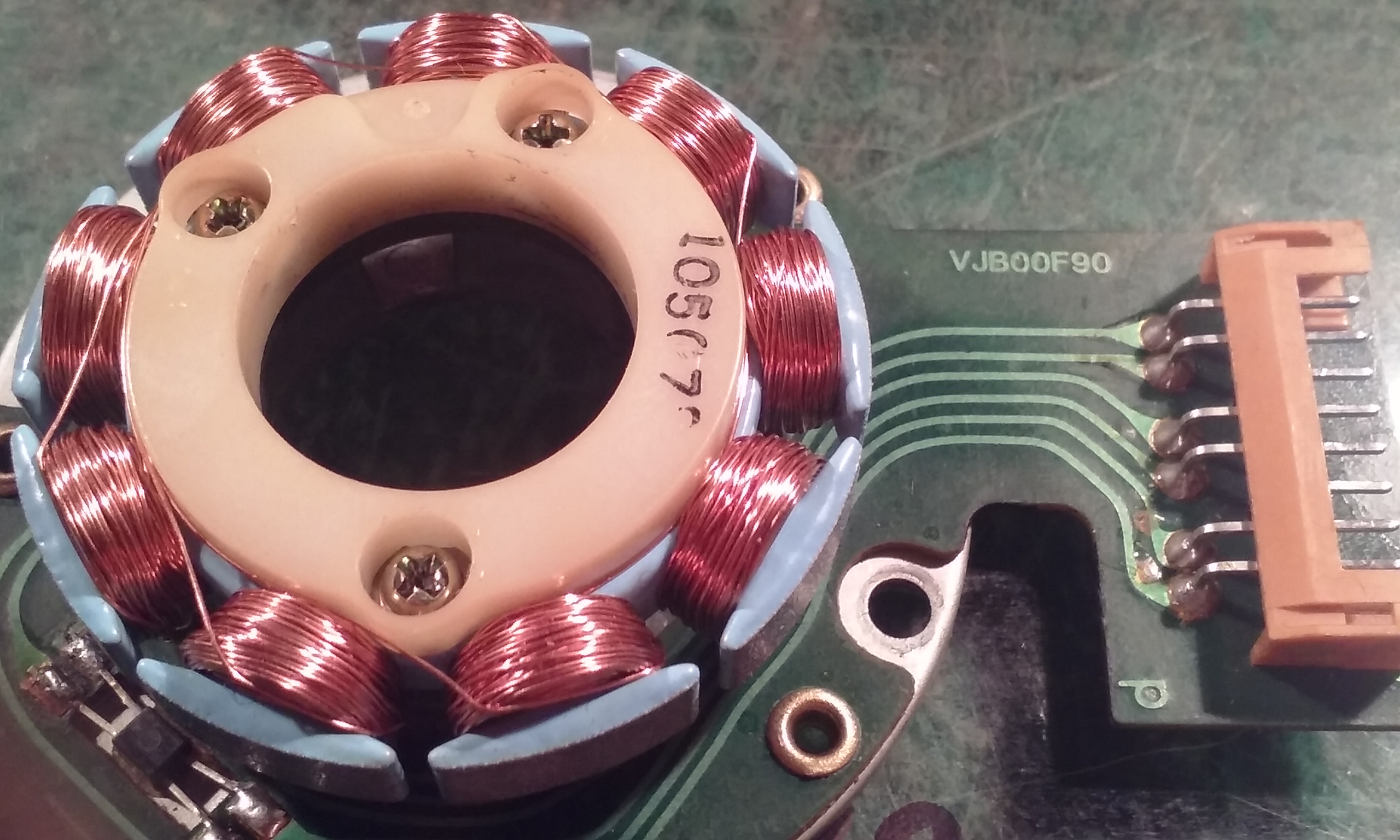

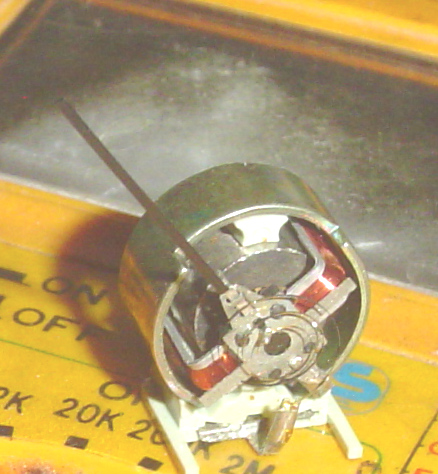

Na pierwszy rzut oka to panasonic tylko ilość pinów jakoś tak mało.
Na pierwszy rzut oka to panasonic tylko ilość pinów jakoś tak mało.
Jest 10, tylko te od uzwojenia są krótsze, 2 symetrycznie pośrodku widoku i 2 schowane na końcach złącza, zasłonięte brązową obudową. Widoczne 6 pinów to od hallotronów.
Chyba trafiłeś, zdaje się, że faktycznie Panaś ;-).
Czy może ktoś ma opis wyprowadzeń transformatora TS-50/12?
Witam. Jestem w trakcie remontu Pioniera U2. Radio w pełni rozebrane. Dotarłem do wymiany kondensatorów mikowych w filtrach p.cz. Sęk w tym, że nie wiem, jak wyjąć wnętrzności z tych metalowych puszek. Jak to zrobić?
Czy może ktoś ma opis wyprowadzeń transformatora TS-50/12?
Cyknij zdjęcie tego transformatora, bo nawet w katalogu:
Podzespoły elektroniczne, elementy bierne - Poradnik autorów: J. Borczyński, A. Milczewski, WKŁ 1993 na str. 195 nie podali rozwiązania mechanicznego tego transformatora (odnośnika do rysunku transformatora) z rdzeniem UI-60/21
Czyli potraktowany po macoszemu - jakby to była jakaś konstrukcja tajne przez poufne, militarna ;-) A w nowszych katalogach (Elementy Elektroniczne 6 Bierne, Cewki Rdzenie Transformatory, oficyna wydawnicza A&Z 1997) już nie było w ogóle śladu po tym trafie (dziura w ciągu numeracji transformatorów), tak jakby to była już jakaś przestarzała konstrukcja, którą wycofali wcześniej z produkcji.
Podane jest tylko, że dla ówczesnego zasilania na pierwotnym uzwojeniu 220V~ miał on na uzwojeniach wtórnych:
2x 12,5V 2A
2x 5,25V 0,5A
Uzwojenie pierwotne zapewniało kombinację napięć zasilania: 110, 127, 220V
Biorąc omomierz do ręki można to zidentyfikować co jest czym. Może widać też przekroje drutów, którymi są nawinięte uzwojenia? Z czego wydedukujesz, że najcienszy drut to uwzojenie pierwotne z odczepami (?)
Witam. Jestem w trakcie remontu Pioniera U2. Radio w pełni rozebrane. Dotarłem do wymiany kondensatorów mikowych w filtrach p.cz. Sęk w tym, że nie wiem, jak wyjąć wnętrzności z tych metalowych puszek. Jak to zrobić?
a po .... wymieniać mikowe?!
- « pierwsza
- ‹ poprzednia
- …
- 336
- 337
- 338
- 339
- 340
- 341
- 342
- 343
- 344
- …
- następna ›
- ostatnia »













Dziękuję za pomoc. Po kilku poprawkach magnetofon ładnie działa :)
