Nie wiem ale zapytam, to się dowiem.
- Zaloguj Zarejestruj się by odpowiadać

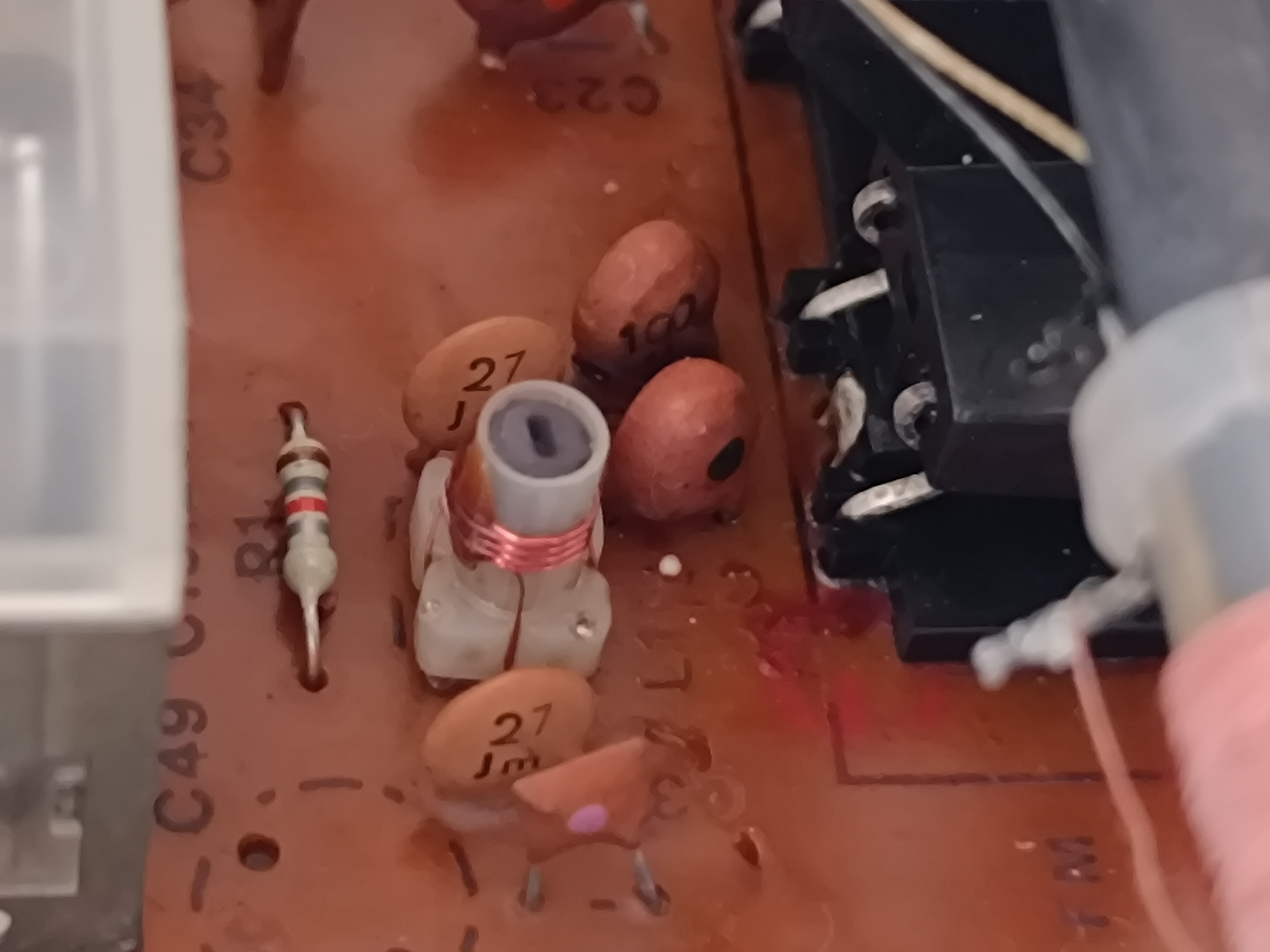

Jaki był cel stosowania kondensatorów 100pF pomiędzy anteną, a obwodem wejściowym? Czasem stosowali takie kondensatory w początkowej fazie produkcji, po czym przychodziły oszczędności i śladu po tych kondensatorach nie było.
Mam pewne teorie, ale nie wiem czy prawdziwe.
1. Jest to forma separacji galwanicznej odbiornika od anteny.
2. Mają na celu ograniczenie wpływu podłączenia anteny (na przykład z powodu długości przewodu antenowego) na dostrojenie obwodu wejściowego.
3. Jest to rodzaj filtru górnoprzepustowego, blokującego zakłócenia.
Na jakie napięcie były te 100pF montowane fabrycznie do pewnego czasu?
Na jakie napięcie były te 100pF montowane fabrycznie do pewnego czasu?
W telewizorach to o ile pamiętam na 1,5 kV
Tak więc wygląda na względy bezpieczeństwa eksploatacji.
Pewnie nie tylko.
Zapewne głupie pytanie ale wolę zapytać. W jaki sposób można zmierzyć luz koła zamachowego w mechaniźmie K-520?
Luz osiowy koła zamachowego powinien wynosić od 0,1mm do 0,3mm.
Zmierzyć go możesz za pomocą szczelinomierza lub czujnika zegarowego z podstawą magnetyczną.
Gdy nie posiadasz takich narzędzi ustaw go tak, aby był wyraźnie wyczuwalny.
To jest luz na tzw. piczny włos ;))
To jest luz na tzw. piczny włos ;))
To o czym piszesz to jest 0,05.
- « pierwsza
- ‹ poprzednia
- …
- 335
- 336
- 337
- 338
- 339
- 340
- 341
- 342
- 343
- …
- następna ›
- ostatnia »













Nie powinien. Ale może się wzbudzać bez głośnika. Sprawdź czy na wyjściu, ale przed kondensatorem (noga nr 12) jest napięcie około wartości połowy zasilania.
