Naprawa Magnetofonu ZRK M9010
- Zaloguj Zarejestruj się by odpowiadać
Witam, złapałem zajawkę na sprzęt audio. I ostatnio zakupiłem troszkę sprzętu Unitry. Jest to sprzęt w w wyśmienitym stanie, ale są też takie rzeczy które wymagają dużego przeglądu.
Od razu mówię że jestem amatorem i dobrze by było jak by mi ktoś tłumaczył jak prostemu chłopu ;)
Mam magnetofon ZRK M9010 wersja exportowa na Jugosławię. Pierwsze odpalenie i coś w silniku napędu rzęziło, magnetofon nic nie kręcił kasety. Rozkręciłem magnetofon i paski wszystkie pospadały, dlatego nie kręciło kasety. Pasek od licznika całkowicie się porwał, ale bez tego da radę żyć, pasek od przewijania kaset itp też widzę że jest nadszarpnięty znakiem czasu i ten główny pasek od napędu co idzie jest w bardzo dobrym stanie i chyba ktoś go wymieniał. Silnik napędu też wyczyszczony i przestał rzęzić.
Założyłem te dwa paski które spadły i trzeciego do licznika nie mam. Odpalam kasetę ale słychać strasznie zamulony dźwięk i tak jak by był w zwolnionym tempie.
Głowice i wałek dociskający przeczyszczone izopropanolem.
Macie panowie jakieś rady co mam jeszcze sprawdzić , rozkręcić aby to naprawić, bo zawziąłem się że to zrobię. Powtórzę że jestem amatorem i po prostu się szkole na takim sprzęcie.
Po pierwsze - paski do wymiany na nowe, komplet dostępny a allego lub olxie
po drugie - oryginalny silnik lubi się przekosić w ekranie od naciągu paska - trzeba rozkręcić ekran i wyprostować silnik, co często wiąże się z wymianą stwardniałych gum dystansowych na nowe, których nie da się kupić, więc wymienia się silnik (jeżeli napęd działa dobrze to nie ma tematu wymiany i rozbiórki w celu prostowania położenia silniczka)
po trzecie - głowica uniwersalna, najprawdopodobniej do wymiany.
Zrób zdjęcia jak to wszystko wygląda. I jest wątek "Kącik miłośników serii M9xxx" i tam jest sporo informacji.

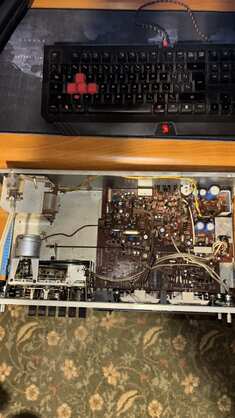

Proszę oto kilka fotek, i czekam na diagnozę ;) Napewno będę zerkał do tego wątku co podałeś.
Głowica do wyrzucenia, ale zanim to zrobisz to wyczyść ją spirytusem i spróbuj nagnać sygnał 1kHz tak z 5 minut. Problem tylko czy będzie właściwy poziom zapisu - to nagranie przyda się do poprawnego ustawienia wysokości głowicy, czyli trafienia w ślady zapisu bo ta co jest ma fabrycznie zamalowane śrubki. Do ustawienia skosu przydałaby się kaseta serwisowa albo inna kaseta nagrana na magnetofonie z prawidłowym skosem. I sprawdź czy RSD działa - przy otwartej kieszeni wciśnij jednocześnie przewijanie i play. Po kilku sekundach powinien zostać wybity klawisz przewijania i zostaje tylko odtwarzanie.
Głowica do wyrzucenia, ale zanim to zrobisz to wyczyść ją spirytusem i spróbuj nagnać sygnał 1kHz tak z 5 minut. Problem tylko czy będzie właściwy poziom zapisu - to nagranie przyda się do poprawnego ustawienia wysokości głowicy, czyli trafienia w ślady zapisu bo ta co jest ma fabrycznie zamalowane śrubki. Do ustawienia skosu przydałaby się kaseta serwisowa albo inna kaseta nagrana na magnetofonie z prawidłowym skosem.
Czyli według ciebie to wina głowicy zapisu- odczytu.? Na żywo aż tak nie widać na tej głowicy nic, a na zdjęciach jakoś gorzej wygląda.
Jak nagnać taki sygnał ?
Mógłbyś podesłać jakiś link do takiej kasety na olx bądź gdzie indziej i do tej głowicy też ? To moja pierwsza taka naprawa więc wolę to mieć podane na tacy na początek
Głowica do wyrzucenia, ale zanim to zrobisz to wyczyść ją spirytusem i spróbuj nagnać sygnał 1kHz tak z 5 minut. Problem tylko czy będzie właściwy poziom zapisu - to nagranie przyda się do poprawnego ustawienia wysokości głowicy, czyli trafienia w ślady zapisu bo ta co jest ma fabrycznie zamalowane śrubki. Do ustawienia skosu przydałaby się kaseta serwisowa albo inna kaseta nagrana na magnetofonie z prawidłowym skosem.
Czyli według ciebie to wina głowicy zapisu- odczytu.? Na żywo aż tak nie widać na tej głowicy nic, a na zdjęciach jakoś gorzej wygląda.
Jak nagnać taki sygnał ?
Mógłbyś podesłać jakiś link do takiej kasety na olx bądź gdzie indziej i do tej głowicy też ? To moja pierwsza taka naprawa więc wolę to mieć podane na tacy na początek
Sygnał 1kHz lub 400Hz znajdziesz na yt.
https://www.youtube.com/watch?v=3FBijeNg_Gs
https://www.youtube.com/watch?v=6uG0Y3SyW_8
Z wyjścia "line out" komputera wtyczką mały jack podajesz sygnał na wejścia "line in" magnetofonu i włączasz zapis. Fabryczne kasety serwisowe do ustawiania skosu są bardzo trudne do zdobycia, ale w necie można znaleźć nagrywane przez kogoś na deckach. Tu przykład takiej kasety:
https://allegro.pl/oferta/kaseta-serwisowa-testowa-do-regulacji-...
geelo a po czym stwierdzasz że głowica do wyrzucenia ? :)
Głowica do wyrzucenia, ale zanim to zrobisz to wyczyść ją spirytusem i spróbuj nagnać sygnał 1kHz tak z 5 minut. Problem tylko czy będzie właściwy poziom zapisu - to nagranie przyda się do poprawnego ustawienia wysokości głowicy, czyli trafienia w ślady zapisu bo ta co jest ma fabrycznie zamalowane śrubki. Do ustawienia skosu przydałaby się kaseta serwisowa albo inna kaseta nagrana na magnetofonie z prawidłowym skosem. I sprawdź czy RSD działa - przy otwartej kieszeni wciśnij jednocześnie przewijanie i play. Po kilku sekundach powinien zostać wybity klawisz przewijania i zostaje tylko odtwarzanie.
RSD działa
Skoro magnetofon gra w zwolnionym tempie, to moim zdaniem kwestia napędu i od tego bym rozpoczął naprawę.
O tym napisałem na początku.
geelo a po czym stwierdzasz że głowica do wyrzucenia ? :)
Głowica do wyrzucenia, ale zanim to zrobisz to wyczyść ją spirytusem i spróbuj nagnać sygnał 1kHz tak z 5 minut. Problem tylko czy będzie właściwy poziom zapisu - to nagranie przyda się do poprawnego ustawienia wysokości głowicy, czyli trafienia w ślady zapisu bo ta co jest ma fabrycznie zamalowane śrubki. Do ustawienia skosu przydałaby się kaseta serwisowa albo inna kaseta nagrana na magnetofonie z prawidłowym skosem. I sprawdź czy RSD działa - przy otwartej kieszeni wciśnij jednocześnie przewijanie i play. Po kilku sekundach powinien zostać wybity klawisz przewijania i zostaje tylko odtwarzanie.
RDS działa
To głowica fabryczna zrk - one są do bani. Ta nawet nie jest stożkowa tylko sferyczna. Te magnetofony grały super na stożkowych alpsach, ale te raczej teraz trudno kupić choć tu jest używka chyba w dobrym stanie:
https://allegro.pl/oferta/glowica-stozkowa-klasy-alps-kasujaca-d...
a tu nówka:
https://allegro.pl/oferta/nowa-glowica-magnetofonowa-stozkowa-au...
Zwolnione tempo można podkręcić w stabilizatorze silniczka, tylko do tego potrzebny jest stroik od cewek radiowych albo inny płaski miniwkrętak z tworzywa, bo metalowym zrobisz zwarcie potencjometru regulacji obrotów do masy ekranu silnika i będzie pozamiatane.
Rolka dociskowa coś marnie wygląda.
Czyli co na początek powinienem zrobić, według was ?
Ustal czy da się poprawnie ustawić obroty - na razie pi razy oko. Plastikowym wkrętakiem regulujesz z tyłu ekranu silniczka
Ostatecznie można spróbować ściąć żyletką zapałkę na połowę grubości.
Do wymiany głowicy potrzebna jest lutownica - na przylutowanie przewodu do wyprowadzenia z głowicy masz tak 1-2 sekundy żeby nic nie przegrzać.
