Nie wiem ale zapytam, to się dowiem.
- Zaloguj Zarejestruj się by odpowiadać
Nie muszą być osiowe. Można pokombinować. Dla chcącego nic trudnego. Ja miałem do dyspozycji 6800uF/50V snap-in. Położyłem je, dolutowałem nóżki z grubego drutu miedzianego, przewierciłem dodatkowe otwory w płytce, dorobiłem "ścieżki" też z grubego drutu miedzianego. Kondensatory dodatkowo przytwierdziłem "bzytkami" i muzyka gra.
Dodam, że mimo właściwego ustawienia prądu spoczynkowego, wzmacniacz grzeje się mocno. To mała obudowa jest...

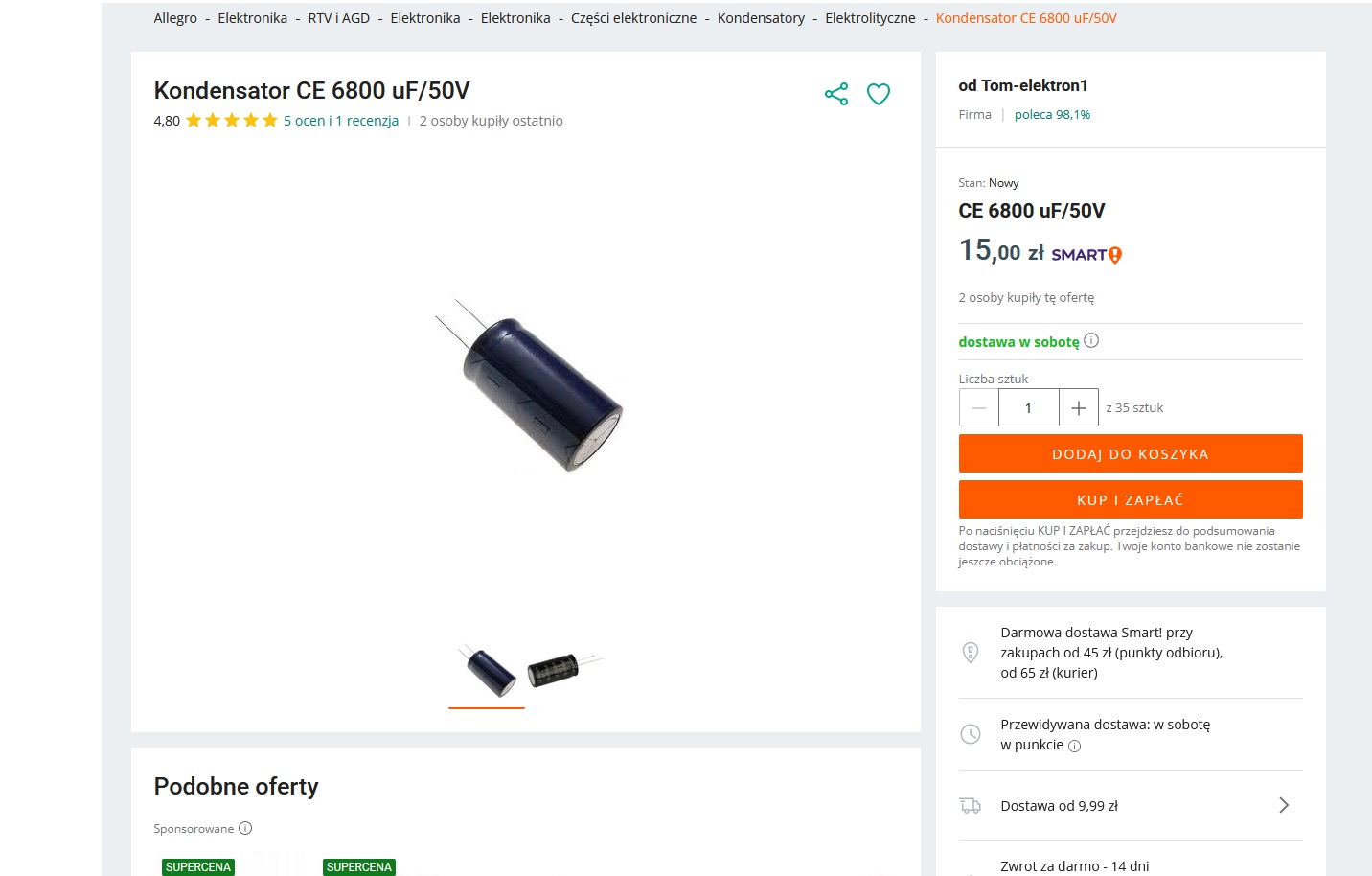

On jest ciut schrzaniony przy projektowaniu - u mnie farba już spalona na tych rezystorach R145/245 1k - nie wiem, dlaczego dla przedwzmacniacza nie zrobili oddzielnego zasilacza z zasilania żarówki - 24V = zamiast ciągnąć napięcie z zenerek różnicówek. Rezystory R152/252 39Ω też mają spaloną farbę - są 0,125W, powinny być min. 0,25W jak nie 0,5W. BF457/PE7058 grzeją się jak cholera i nie mają radiatorów, w parze różnicowej raz są obydwa rezystory kolektorowe 360Ω, raz tylko przy pierwszym. Jak podwójna Elwa strzeli to jesteśmy trochę w czarnej dupie - popatrzyłem i nie ma np. takich pojedynczych 6800μF czy 10000μF, żeby pasowały w ścieżki. Znalazłem taki:
https://allegro.pl/oferta/4700uf-40v-kondensator-osiowy-15078418779
ale to jakieś małe g... i do tego za 70zł.
Jak wyżej pisał kolega, nie muszą być osiowe. Wystarczy pokombinować i wstawić standardowe kondensatory.
Ponieważ wystąpiła awaria forum, zatem ponawiam pytanie. Jakie stałe czasowe obwodów korekcyjnych wzmacniacza odczytu oraz zapisu obowiązują dla prędkości przesuwu taśmy 2,4 oraz 1,2 cm/s ( 15/16 15/32 ips)?
Np. w dyktafonach lub innych rejestratorach (również w holterach kasetowych ale tam akurat zapis jest cyfrowy ... i dawno już wyszły z użycia )
- « pierwsza
- ‹ poprzednia
- …
- 174
- 175
- 176
- 177
- 178
- 179
- 180
- 181
- 182
- …
- następna ›
- ostatnia »
Nie muszą być osiowe. Można pokombinować. Dla chcącego nic trudnego. Ja miałem do dyspozycji 6800uF/50V snap-in. Położyłem je, dolutowałem nóżki z grubego drutu miedzianego, przewierciłem dodatkowe otwory w płytce, dorobiłem "ścieżki" też z grubego drutu miedzianego. Kondensatory dodatkowo przytwierdziłem "bzytkami" i muzyka gra.
Dodam, że mimo właściwego ustawienia prądu spoczynkowego, wzmacniacz grzeje się mocno. To mała obudowa jest...
Człowiek uczy się całe życie.
