Co ostatnio odnowiłeś/naprawiłeś/zepsułeś ;-) w swoim krajowym lub zagranicznym sprzęcie?

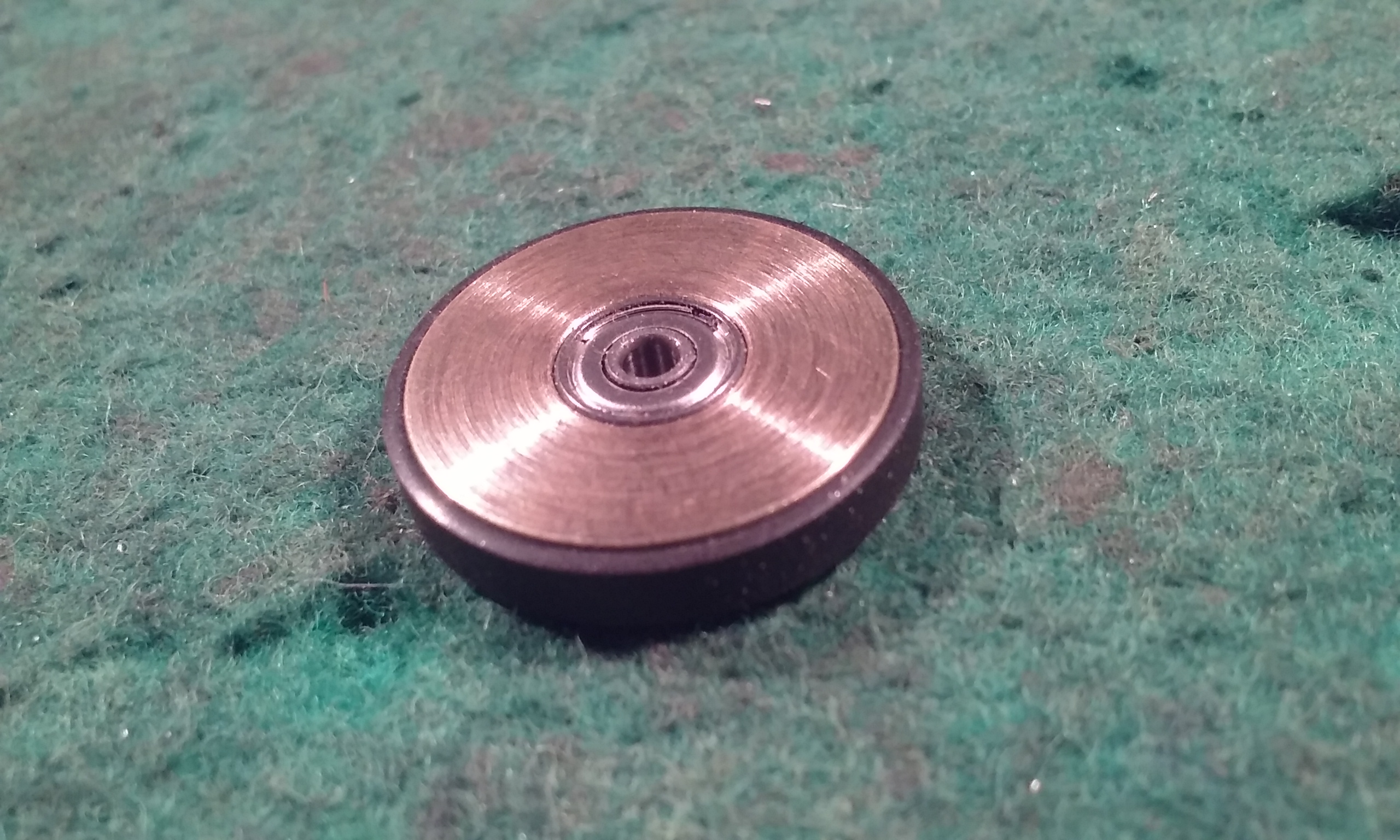

Rolkę dociskową przesuwu też trzeba było dorobić. Nie taką na wypasie z łożyskami kulkowymi, mosiężną piastą i klejoną oponką, tylko samą oponkę do plasticzanej fabrycznej piasty.
Jednak ta okazała się krzywa na wszystkie strony i musiałem ją poprawiać. Bardzo ważne jest, aby walcowa powierzchnia osadzenia oponki była centryczna względem osi jeśli oponka nie jest do niej przytwierdzona (klejenie). Nieuniknione powolne obracanie się oponki na piaście podczas normalnej pracy układu spowoduje "pływające" bicie bieżni oponki i zagadkowe miauczenie magnetofonu (W&F falujące co do wartości, nadzwyczaj wku...jący objaw dla słuchającego). Jeśli zarówno piasta jak i oponka są radialnie symetryczne we wszystkich kierunkach, to objaw taki nie wystąpi nawet przy nie klejonej gumie.
W tym przypadku dla pewności przykleiłem oponkę do piasty.
Krótki mosiężny wygładzony stożek z trzpieniem prowadzącym (na obrazku) umożliwia łatwe i bezpieczne osadzenie nowej, szerszej i większej oponki na piaście. Im szersza rolka i im większą ma średnicę tym lepiej z wielu względów. Tu musiałem dopuścić się drobnej zmiany konstrukcyjnej popychacza sprężyny ramienia rolki, aby zmieścić rolkę fi 14,2 x 8,3.

Sprawdzenie toru zapisu w M9011 i tu jest zagwozdka - nie nagrywa jeden kanał, dokładnie lewy. Podaję 400Hz, włączam zapis i ustawiam serwisowe 580mV na wyjściu. Odłączam generator ppik i sprawdzam czy sygnał przechodzi - na pinach 5-6 wiązki głowic mam po 26mV (Fe) po przejściu przez uzwojenia głowicy i wyjściu na rezystory R4L/P (czyli na pinach wtyczki J3) mam po 5mV, czyli sygnał przechodzi. Odłączam 400Hz od wejść i włączam generator ppik (jest to możliwe - jego ścieżka zasilania jest w pewnym miejscy niejako "rozłączalna" - dwa punkty lutownicze połączone cyną ok. 1cm poniżej T43 patrząc od przodu, przylutowałem dwa kabelki dla wygody). Sprawdzam napięcia prądu podkładu - na pinach 5 i 6 wtyczki wiązki głowicowej (czyli po kondensatorach C1 L/P) mam po 14V, na pinach J3 mam po 32mV w obydwu kanałach czyli wszystko jest ok. Podłączam 400Hz do gniazd wejściowych (zapis cały czas jest włączony) i "szperaczem słuchawkowym" czyli słuchawkami z bolcem do szukania sygnału sprawdzam czy sygnał dochodzi do głowicy - jest w obydwu kanałach na wejściu i na wyjściu (sporo ciszej). Puszcza pauzę czyli nagrywam i dupa blada - brakuje lewego kanału. Zamieniam przewody na głowicy i jest na odwrót, nie nagrywa prawy kanał, czyli głowica jest ok. Kto jest mądry w czym jest problem - dlaczego sygnał nie nagrywa się pomimo jego doprowadzenia razem z prądem podkładu?

Cytat ZPDU:

Witajcie. Ja też coś naprawiłem. Była to TOSCA 303.
Trafiła mi się brudna i przerabiana. Cel był ambitny - doprowadzić ją do stanu nadającego się do użycia.

Widzę, że trafiła się wersja mocno przerabiana, dołożony przełącznik CD na wzór późniejszych modeli.

Cytat Krecik:

Cytat kristoforoz:

Ja mogę tylko powiedzieć, że nasze rodzime produkty niestety obrosły legendą (np. Daniel oraz Radmor) Naprawdę , nie sa to konstrukcje dopracowane, przez sentyment nie napisze co o nich sądzę. Ob przypadki dogłębnie przerobiłem i wiem jakie mają konstrukcyjne bzdury. Oczywiście zaraz znajda się obrońcy legend ale to nie zmieni faktu że były one poi prostu źle zrobione. Przykładem dobrej roboty, która ujrzała światło dzienne a nawet półkę sklepową może być OR. Zodiak, O.R. Merkury, O.R Elizabeth.

W większości się z tym zgodzę, ale nie z Elką. Raz, że to Sanyo kupione frajersko za furę kasy, dwa, że paranoja konstrukcyjna. Pracochłonność montażu przekraczała cenę radia, więc składali to za fajki więźniowie we Wrocku na Klęczkowskiej.
Co masz do Daniela? Zodiaka i Merkurego za słabo poznałem.

Panowie, czytajmy ze zrozumieniem, napisałem że Merkury jest bardzo dobry, zodiak też, Elizabeth - układ poprawny. Mówiąc bardzo dobry nie mam na myśli problemów produkcyjnych tylko układ elektroniczny. Do tych radyj nie można się przyczepić, do Radmora praktycznie do wszystkiego. Daniel miał problemy (robiłem renowację daniela). Problem z obrotami, z pozycjonowaniem ramienia - śmieszna gumka pod ramieniem zapobiega odrzuceniu ramienia na koniec płyty przez mechanizm automatu, fatalny układ stabilizacji optycznej (można naprawić wymieniając elementy z innymi wartościami ). Pomimo to, to nasze fajne produkty, które warto odnowić. Jak pomyślę, że już nigdy takie konstrukcje nie powstaną to robi mi się smutno :-(

geelo.
[quote=geelo;23194.165248;7243]Sprawdzenie toru zapisu w M9011 i tu jest zagwozdka - nie nagrywa jeden kanał, dokładnie lewy. Podaję 400Hz, włączam zapis i ustawiam serwisowe 580mV na wyjściu. Odłączam generator ppik i sprawdzam czy sygnał przechodzi - na pinach 5-6 wiązki głowic mam po 26mV (Fe) po przejściu przez uzwojenia głowicy i wyjściu na rezystory R4L/P (czyli na pinach wtyczki J3) mam po 5mV, czyli sygnał przechodzi. Odłączam 400Hz od wejść i włączam generator ppik (jest to możliwe - jego ścieżka zasilania jest w pewnym miejscy niejako "rozłączalna" - dwa punkty lutownicze połączone cyną ok. 1cm poniżej T43 patrząc od przodu, przylutowałem dwa kabelki dla wygody). Sprawdzam napięcia prądu podkładu - na pinach 5 i 6 wtyczki wiązki głowicowej (czyli po kondensatorach C1 L/P) mam po 14V, na pinach J3 mam po 32mV w obydwu kanałach czyli wszystko jest ok. Podłączam 400Hz do gniazd wejściowych (zapis cały czas jest włączony) i "szperaczem słuchawkowym" czyli słuchawkami z bolcem do szukania sygnału sprawdzam czy sygnał dochodzi do głowicy - jest w obydwu kanałach na wejściu i na wyjściu (sporo ciszej). Puszcza pauzę czyli nagrywam i dupa blada - brakuje lewego kanału. Zamieniam przewody na głowicy i jest na odwrót, nie nagrywa prawy kanał, czyli głowica jest ok. Kto jest mądry w czym jest problem - dlaczego sygnał nie nagrywa się pomimo jego doprowadzenia razem z prądem podkładu?[/quote]
Jeśli jest prąd podkładu i sygnał na obu kanałach - sprawdź też kondensator od generatora ppk do głowicy dla tego kanału. Jesli jest OK, to zachodzi podejrzenie że głowica ma zwarty tor magnetyczny - szczelinę. Czy odtwarza poprawnie ten kanał?
