AIDA AWS 105/103 nierówne kanały, jeden bardzo głośno
- Zaloguj Zarejestruj się by odpowiadać
@gaw: Właśnie na nagraniu kręcę potencjometrami od barwy, stąd pisze że właśnie nie za bardzo zmiany słyszę, może są to minimalne różnice i barwa na tym lewym kanale.
Popatrzę na te rezystory, niestety mam kupione w razie co tylko 1% tolerancji, ale zobaczymy.
Co do głośników, to wiem, wiem, ale te akurat są na tyle małe że mogę je na biurku trzymać i nie muszę biegać do drugiego pokoju żeby podłączać. Jak będziecie potrzebować to podłączę te oryginalne z zestawu z https://unitraklub.pl/opis/1483.
@Grzesioj: jutro zamienię miejscami i dam znać :)
Nagranie jest bardzo pouczające i wiele wyjaśnia.
Dokonaj filmu który pokazuje jak zmieniasz ustawienia, dodaj komentarz co się dzieje.
Kolumienki wyglądają na aktywne, jeden wzmacniacz uszkodzony drugi sprawny i Ci gra za głośno na sprawnym, jedną z nich zepsułeś a szukasz w radiu
Zamień na próbę miejscami C429 i C430.
Pozdrawiam
Grzesiek
bingo!
Ty i @gaw mieliście rację, po zamianie miejscami c429 z c430 problem przeniósł się na drugi kanał :)
zamawiam w takim razie te kondensatory i czy może warto jeszcze któreś zamówić które mogą coś poprawić na lepsze? :) Też czy warto brać jakieś konkretne marki, jak np. nicihon które mi się tam pojawiają jako te do audio, czy zwykłe najzwyklejsze najtańsze?
tak samo z rezystorami, czy jest sens cokolwiek podmieniać czy dopóki działa nie ruszać? bo j.w mam tylko metalizowane 1%, a tutaj większość 5% i 10%
@Gaw, co do tych 3 rezystorów które napisałeś, wszystkie były ok, wartości prawidłowe, 4,7k w dwóch i 69k w jednym :)
bingo!
Bardzo się cieszę. Jak wymienisz kondensatory to poczytaj i wytłumacz, co się stało (podpowiem - to, o co podejrzewałem przedwzmacniacz).
pozdrawiam
Grzesiek
bingo!
Bardzo się cieszę. Jak wymienisz kondensatory to poczytaj i wytłumacz, co się stało (podpowiem - to, o co podejrzewałem przedwzmacniacz).
pozdrawiam
Grzesiek
Haha, nie ma sprawy, pewnie dopiero w przyszłym tygodniu będą, to do tego czasu przestudiuję informacje i fakty, wrzucę posta informacyjnego ze złożonym sprzętem :)
Jeśli będziesz zamawiał kondensatory 1uF, zamów ich więcej i wymień wszystkie o tej wartości w torach przedwzmacniacza i regulatora barwy dźwięku oraz C439/C440 (10 sztuk). Nie szalej z kondensatorami audio, ale kup je w jakimś renomowanym sklepie.
pozdrawiam
Grzesiek
Wymieniłem kondensatory w jak mi się wydaje torze barwy:
Odpowiednio kanał lewy-prawy:
C423-C424
C429-C430
C433-C434
C439-C440
i jako że mi zostały dwa to
C415-C416
Główny problem w słuchalnym zakresie głośności jest już dobry, ale powstał taki gdzie teraz w najniższym zakresie głośności prawy gra ciszej.
Teraz to bym obstawiał potencjometr, bo jest moment w którym ewidentnie dźwięk "wskakuje na odpowiedni poziom w tym prawym głośniku, czy moje przypuszczenia są słuszne?
Ogólnie dalej nie rozumiem do końca czemu nie działało, bo kondensator magazynuje prad, więc wychodziłoby że glosnik nie dostawał wystarczającego prądu + był on zniekształcony względem drugiego kanału, ale czemu akurat ten.
Pisałeś o sprzężeniu zwrotnym i wiem że to proces w którym cześć energii jest zwracana z powrotem, plus za tym kondensatorem jest tranzystor który też pewnie wzmacnia sygnał i przez to wzmacniał zniekształcony sygnał.
Opieram się na swoich domysłach, chętnie zostanę poprawiony ;)
Ps2. Zamówiłem zwykle kondensatory vishaya z tme :)
Wymieniłem kondensatory w jak mi się wydaje torze barwy:
Odpowiednio kanał lewy-prawy:
C423-C424
C429-C430
C433-C434
C439-C440
i jako że mi zostały dwa to
C415-C416
Tak, to dobrze. Niestety, moje ślepe oczy nie dostrzegły jeszcze dwu, na wejściu przedwzmacniacza, wybacz. To C403 i C404 jeśli dobrze widzę na schemacie. Jeśli miałeś więcej kondensatorów i możesz wymienić jeszcze te, zrób to. Jeśli nie masz, nie zawracaj sobie nimi głowy.
Różnica głośności w początkowym zakresie regulacji (tak to zrozumiałem) może wynikać z niedoskonałości wykonania potencjometrów, tym bardziej, jeśli ktoś wymienił kiepskie telpodowskie na tragiczne chińskie. Ucho dla małych głośności jest bardzo czułe na różnice, gdyż ten nasz zmysł odbiera bodźce logarytmicznie (dlatego do regulacji głośności stosowane są potencjometry o charakterystyce WYKŁADNICZEJ, zwane błędnie LOGARYTMICZNYMI).
Co do sprzężenia zwrotnego - poczytaj, jak jest realizowane i jaki ma wpływ na pracę wzmacniacza, szczególnie jego podstawowe, jak by nie było, parametry - wzmocnienie, pasmo, zniekształcenia.
Pozdrawiam
Grzesiek
Ja tak właśnie widziałem te jeszcze dwa na początku, ale jakoś się zasugerowałem tymi 10 sztukami ;) jak będę coś zamawiał to wezmę pewnie :)
Co do sprzężenia, poczytam bo pewnie coś złapie jeszcze kiedyś takiego i znów będę męczył bułę jak coś innego będzie nie tak :)
Na ten moment dziękuję wam bardzo!

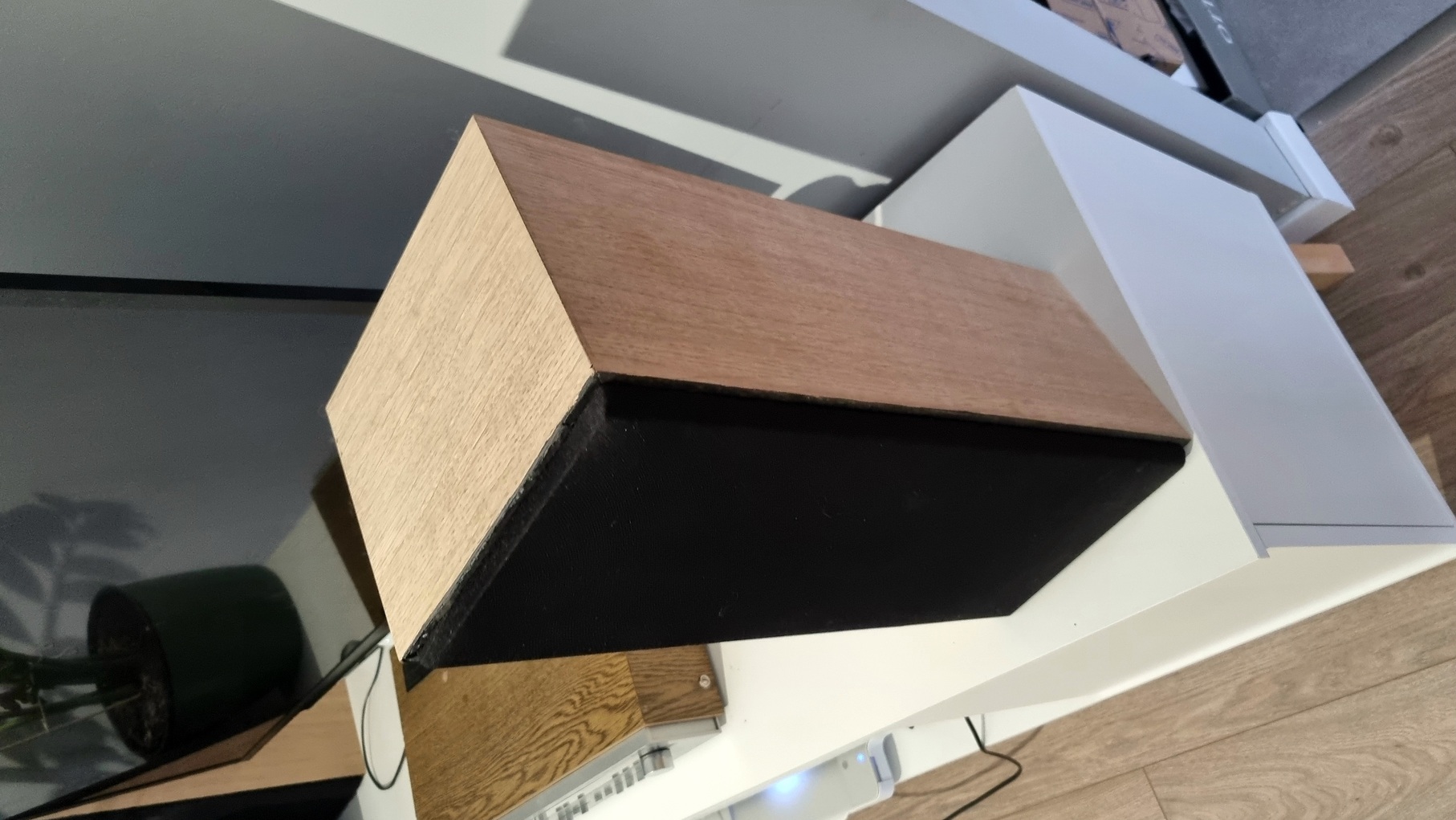

Wklejam zdjęcie ogólne i kolumn po "renowacji", z zaznaczeniem że jeszcze muszę krawedzie frontu doprowadzić do ładu :) trochę od oryginału odbiegają, ale dla mnie wyglądają tak lepiej.
Sam wzmacniacz też okleję fornirem, ale pokrywę trzeba dociąć bo nie jest dopasowana.

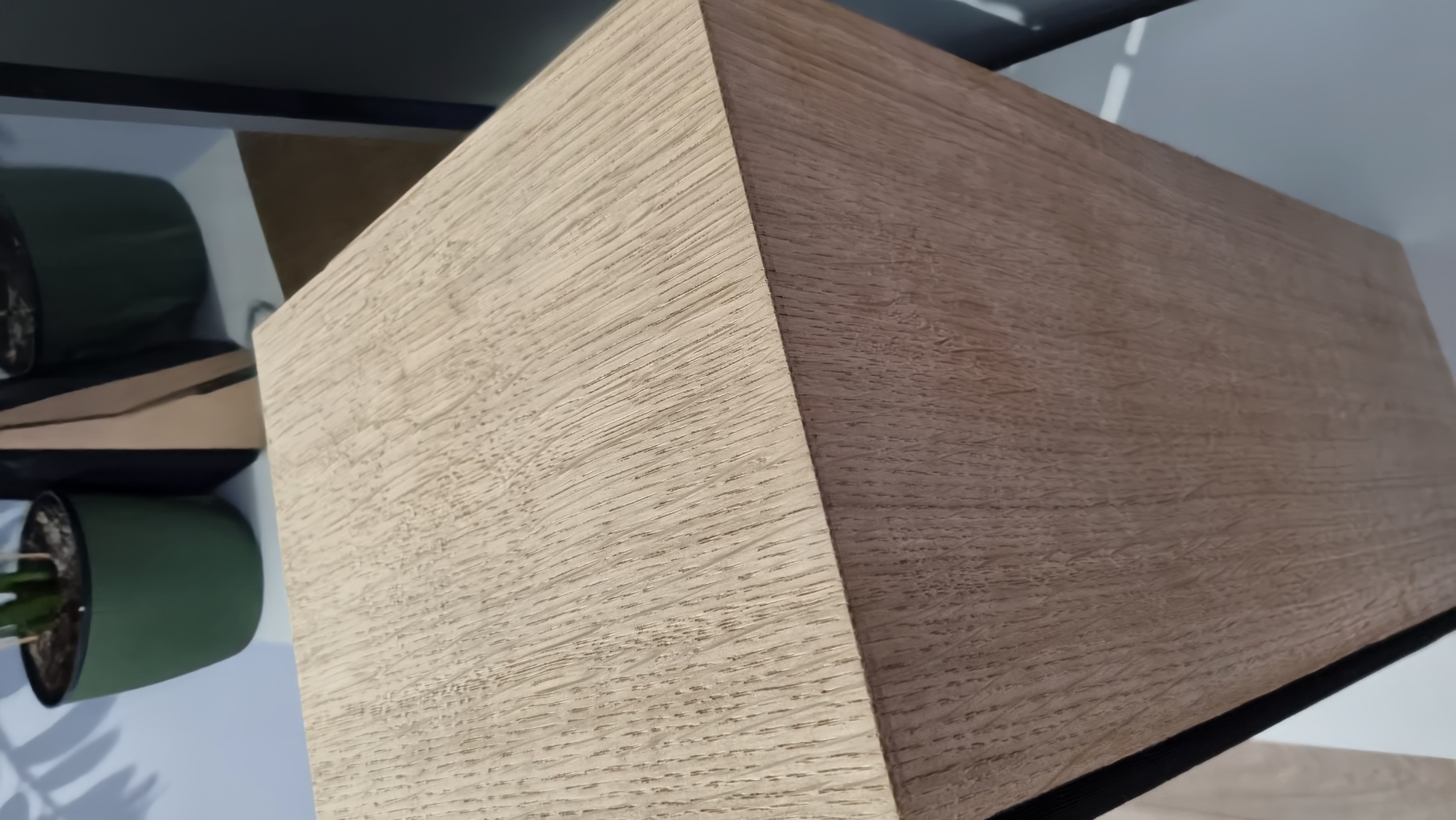

Kolumny oklejone fornirem dębowym, we wnętrzu stare glosniki, niskosrednie z wymienionym w jednym zawieszeniem górnym, w drugim niestety membarana z cewką (w zamienniku o dobre 4mm krótsza:/) ale przy czyszczeniu starej membrany ręką mi się "omskła".
W linku krotki film jak gra i jak wygląda sprawa z tym balansem na minimalnej głośności:)
Pozdrawiam bardzo serdecznie!
Piotr
Zamień na próbę miejscami C429 i C430.
Pozdrawiam
Grzesiek
